Инвертированные микроскопы имеют широкое применение в лабораториях, специализирующихся на культивировании клеток. Конструкция микроскопа позволяет наблюдать живые клетки непосредственное во флаконах и чашках Петри.

Микроскоп OLYMPUS CKX53 с модальной инвертированной компоновкой применяется для проведения микробиологических исследований, в вирусологии, диагностике и других подобных сферах. Предметный столик микроскопа расположен над объективами, что позволяет устанавливать на нем большие по размеру препараты и выполнять манипуляции с ними. В устройстве имеется оптический порт, к которому подключена фотокамера ToupCam E3ISPM08300KPD разрешением 8.3 МПх для фиксации результатов исследований на внешний носитель. Окуляр с объективом камеры расположен над предметным столиком. Объективы с кратностью ×4, ×10, ×40 и ×100 размещены на револьверной головке несъемного типа. Фокусировка осуществляется с помощью поворотной рукояти, которая двигает головку. Для освещения препарата используется светодиодный источник света. Его мощность эквивалентна 30-ваттной галогеновой лампе. Визуальная насадка представляет собой бинокулярный тубус с 10-кратным оптическим увеличением. Поле зрения – 22 мм, угол наклона – 45°. Предусмотрена возможность регулировки расстояния между окулярами в диапазоне от 4,5 см до 7,5 см. Используется конденсор особой конструкции, совместимый с различной лабораторной посудой – планшетами Терасаки, культуральными флаконами, чашками Петри.

Технические характеристики:

• Оптическая система UIS2 (Universal Infinity-corrected тип 2) скорректирована на бесконечность.
• Осветитель проходящего света со светодиодной лампой, визуально эквивалентной по светоотдаче галогеновой лампе 30Вт.
• Фокусировка осуществляется вертикальным перемещением револьверной головки рукоятками грубой фокусировки с полным ходом 20 мм и точной – с шагом 300 мкм/об.
• Несъёмный бинокулярный наблюдательный тубус с окулярами ×10 с полем зрения F.N. 22. Угол наклона 45°. Диапазон регулировки межзрачкового расстояния: 45 – 75 мм.
• Несъемная четырехгнездная револьверная головка.
• Предметный столик с диапазоном перемещения x=120 мм и y=78мм с опциональным препаратоводителем со вставкой для планшета 80×55 мм.
• Конденсор с NA 0.3, WD=72 мм с портом для слайдера фазового контраста.
• Объективы увеличением ×4, ×10, ×40 и ×100.
• Цифровая камера для фазового анализа, оценки контаминации, подсчёта численности и замеров линейных размеров.

Методики исследования

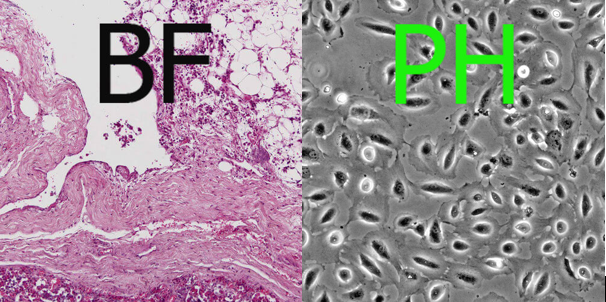

Методики исследования проходящего света в микроскопе OLYMPUS CKX53 включают в себя методы светлого поля, темного поля и фазового контраста. Эти методы используются для исследования прозрачных объектов, которые могут быть различимы по степени поглощения или рассеивания света или изменению фазы волн.

В методе светлого поля свет проходит сквозь препарат, и изображение формируется за счет разной степени поглощения или отражения света различными частями образца. Данный метод применяется при изучении окрашенных тонких срезов тканей и других прозрачных препаратов с разным коэффициентом преломления.

Принцип метода темного поля основан на использовании специального конденсора, который направляет свет на образец по полому конусу. Изображение формируется светом, рассеянным объектом, и на темном фоне видны светлые контуры. Метод темного поля используется для невидимых невооруженным глазом прозрачных объектов, таких как живые микроорганизмы (бактерии, простейшие), которые плохо видны в светлом поле.

В основе метода фазового контраста происходит преобразование изменения фазы световой волны, вызванные прохождением через объект с разным показателем преломления, в изменения интенсивности света, делая видимыми такие неокрашенные объекты, как живые клетки и микроорганизмы.

Требования к образцам

Для микроскопа OLYMPUS CKX53 требуются прозрачные, неокрашенные образцы, которые можно наблюдать в живом состоянии, например, живые клетки или нативные препараты. Важно, чтобы образец был подготовлен не с помощью обычных красителей, так как это позволяет визуализировать детали прозрачных объектов, невидимых при обычном освещении.

Образец должен быть прозрачным, так как фазовый контраст работает с изменениями фазы световых волн, которые преобразуются в видимый контраст интенсивности. Часто препараты готовятся нативными, то есть живыми, без использования красителей. Это позволяет наблюдать за объектами в их естественном состоянии. В микроскопе можно наблюдать живые клетки, микроорганизмы, тонкие срезы тканей, луковая кожица и другие прозрачные биологические материалы.
